巖石和陶土都屬于硬度較高的物料，要想在實(shí)驗(yàn)室將其粉碎研磨至微米級別，需要借助儀器設(shè)備來完成。實(shí)驗(yàn)室行星式球磨機(jī)對于硬脆性的樣品有著良好的研磨效果，我們可以使用它來達(dá)到精細(xì)研磨巖石和陶土的效果。

　　TJX行星式球磨機(jī)是東方天凈研發(fā)生產(chǎn)的研磨儀器設(shè)備，下面就來看看東方天凈行星式球磨機(jī)研磨巖石和陶土的過程及結(jié)果報(bào)告。

巖石和陶土實(shí)驗(yàn)室研磨方案

樣品研磨前形態(tài)：

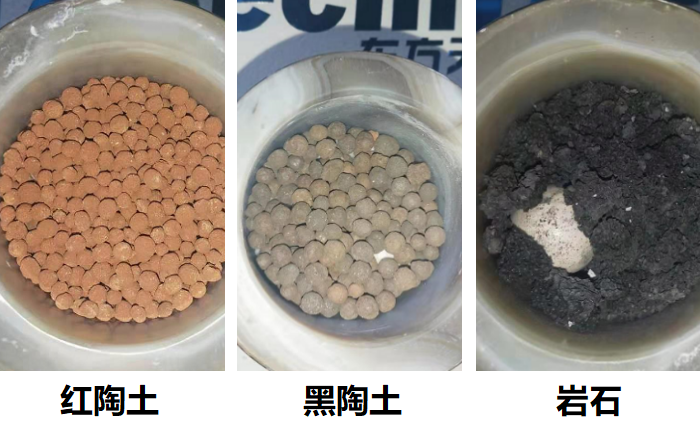

巖石和陶土研磨前

研磨儀器：TJX-410行星式球磨儀

TJX行星式球磨機(jī)

適配研磨套件：

紅陶土：100ml的天然瑪瑙材質(zhì)球磨罐，氧化鋯球(20mm球1個(gè)、10mm球12個(gè)、5mm球20個(gè))

黑陶土：100ml的天然瑪瑙材質(zhì)球磨罐，氧化鋯球(20mm球1個(gè)、10mm球12個(gè)、5mm球10個(gè)、3mm球50個(gè))

巖石：100ml的天然瑪瑙材質(zhì)球磨罐，氧化鋯球(20mm球1個(gè)、10mm球12個(gè)、5mm球20個(gè))

研磨方式：干法球磨

研磨時(shí)間：陶土12分鐘、巖石40分鐘

過程及結(jié)果：

紅陶土：將大約15g紅陶土樣品和配置好的不同體積大小的氧化鋯球一起放入瑪瑙球磨罐中，蓋上蓋子，將球磨罐固定在罐座中，通過儀器面板設(shè)定電機(jī)轉(zhuǎn)速為2000rpm(球磨罐自轉(zhuǎn)轉(zhuǎn)速約為700rpm)，正轉(zhuǎn)運(yùn)行2分鐘，然后反轉(zhuǎn)運(yùn)行2分鐘，循環(huán)3次。

12分鐘后，將研磨完成的紅陶土樣品從球磨罐中取出，研磨后樣品用粒度分析儀檢測，中位粒徑D50為9.218μm，D90為48.44μm。

黑陶土：將大約30g黑陶土樣品和配置好的不同體積大小的氧化鋯球一起放入瑪瑙球磨罐中，蓋上蓋子，將球磨罐固定在罐座中，通過儀器面板設(shè)定電機(jī)轉(zhuǎn)速為2000rpm(球磨罐自轉(zhuǎn)轉(zhuǎn)速約為700rpm)，正轉(zhuǎn)運(yùn)行2分鐘，然后反轉(zhuǎn)運(yùn)行2分鐘，循環(huán)3次。

12分鐘后，將研磨完成的黑陶土樣品從球磨罐中取出，研磨后樣品用粒度分析儀檢測，中位粒徑D50為15.44μm，D90為59μm。

巖石：將大約30g巖石樣品用木錘砸碎至1cm以下，讓后將其和配置好的不同體積大小的氧化鋯球一起放入瑪瑙球磨罐中，蓋上蓋子，將球磨罐固定在罐座中，通過儀器面板設(shè)定電機(jī)轉(zhuǎn)速為2200rpm(球磨罐自轉(zhuǎn)轉(zhuǎn)速約為750rpm)，正轉(zhuǎn)運(yùn)行5分鐘，然后反轉(zhuǎn)運(yùn)行5分鐘，循環(huán)4次。

40分鐘后，將研磨完成的巖石樣品從球磨罐中取出，研磨后樣品用粒度分析儀檢測，中位粒徑D50為5.264μm，D90為31.03μm。

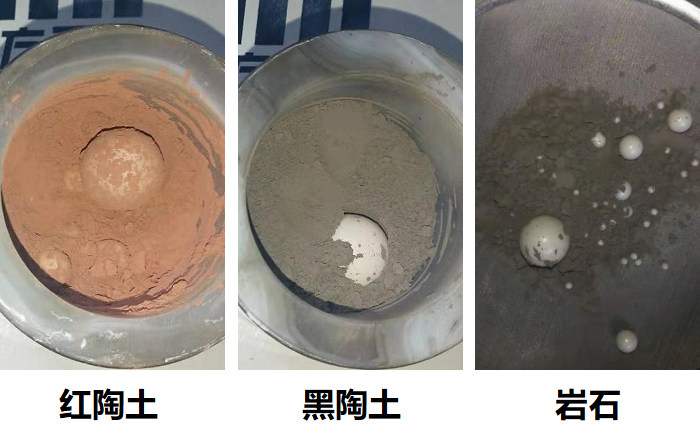

巖石和陶土研磨后

研磨后樣品的粒度分析報(bào)告：

TJX行星式球磨機(jī)干法研磨紅陶土粒度分析報(bào)告

TJX行星式球磨機(jī)干法研磨黑陶土粒度分析報(bào)告

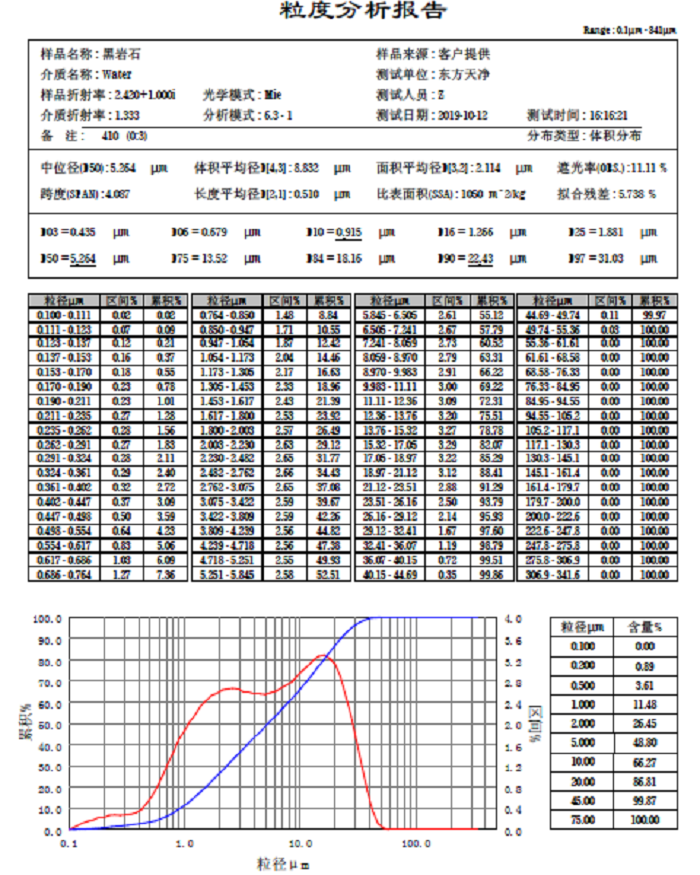

TJX行星式球磨機(jī)干法研磨巖石粒度分析報(bào)告

*本報(bào)告實(shí)驗(yàn)結(jié)果僅對該提供測試樣品負(fù)責(zé)

　　以上就是在實(shí)驗(yàn)室中使用東方天凈TJX行星式球磨機(jī)研磨巖石和陶土的解決方案了，借助行星式球磨機(jī)的干法球磨方式，我們可以在短時(shí)間內(nèi)將巖石和陶土樣品研磨至微米級別，研磨后的樣品D90值可達(dá)50微米以下，滿足相關(guān)科研實(shí)驗(yàn)的要求。
